Крупнощитовая опалубка FORA ST-120

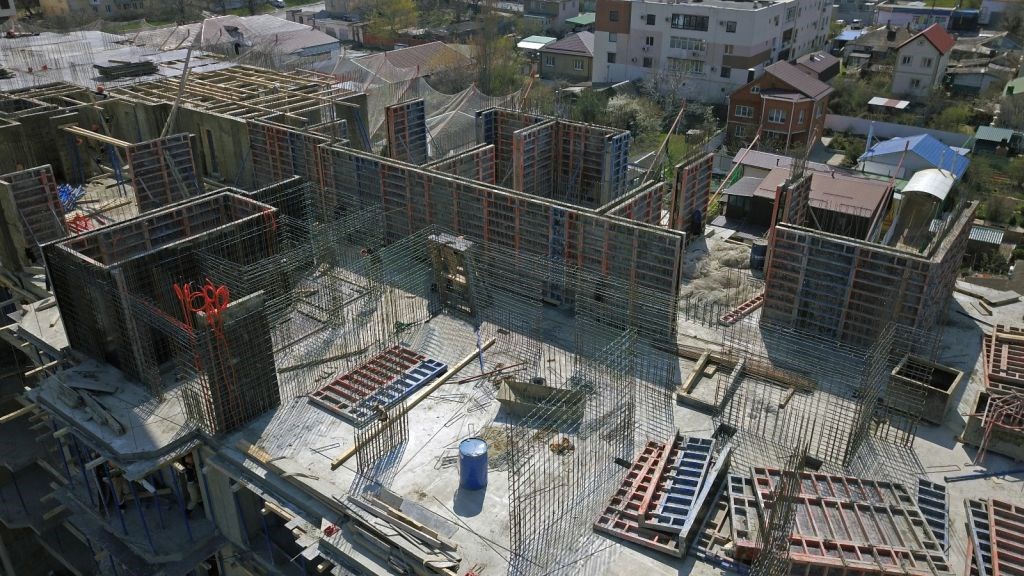

FORA ST-120 – сборно-разборная крупнощитовая опалубка. Применяется при монолитном строительстве домов, промышленных сооружений, фундаментов, тоннелей.
Каркас щита ST-120 - сварная стальная рамная конструкция замкнутого контура. В качестве палубы щита используется влагостойкая ламинированная фанера (береза) 18 мм.
Щиты собираются в панели вертикально, горизонтально и с продольным смещением при помощи универсальных замков.
Технические характеристики
| Материал каркаса | Сталь |
| Толщина профиля | 3,0 мм (2,5, 2,8, 3,2 мм) |
| Ширина профиля | 120 мм |
| Материал палубы щита | Ламинированная фанера, береза 18 мм |
| Средневесовой показатель | 50 кг/ кв.м |
| Оборачиваемость щитов | 250 циклов – каркас щита |
| Давление бетона | 80 кн/кв.м. |
Преимущества крупнощитовой опалубки FORA ST-120
УНИВЕРСАЛЬНОСТЬ
Полностью совместима с большинством систем крупнощитовой опалубки.
ДОЛГОВЕЧНОСТЬ
Стальной высокоточный цельнокатаный профиль замкнутого сечения гарантирует высокую жесткость и долговечность щитов. Специальное порошковое покрытие щитов уменьшает прилипание бетона и облегчает очистку.
КАЧЕСТВО
Надежность и безопасность опалубки FORA ST-120 подтверждена сертификатами качества.
Элементы опалубочной системы
Спецификация элементов опалубки
| Наименование | Вес, кг |
|---|---|
| Винт стяжной 1 м | 1,58 |
| Шайба плоская 110х110х4 мм | 1 |
| Гайка опалубочная | 0,55 |
| Анкер торцевой | 1 |
| Замок винтовой сварной | 4,5 |
| Замок клиновой литой оцинкованный | 2,8 |
| Замок универсальный оцинкованный | 4,5 |
| Выравнивающая балка 1.0 м | 7,5 |
| Выравнивающая балка 2.0 м | 15 |
| Выравнивающая балка 3.0 м | 22,5 |
| Выравнивающая балка 3.0 м | 13,7 |
| Подкос винтовой одно уровневый ST-120, 3м | 30 |
| Подкос винтовой двух уровневый ST-120, 3м | 11 |
| Кронштейн подмостей | 75 |
| Щит шарнирный наружный 100*100*3000 мм | 90 |
| Щит шарнирный внутренний 300*300*3000 мм | 93,6 |
| Щит угловой внутренний 300*300*3000 мм | 95 |
| Щит универсальный 600*3000 мм | 104,3 |
| Щит универсальный 700*3000 мм | 117,2 |
| Щит универсальный 750*3000 мм | 122,3 |
| Щит универсальный 800*3000 мм | 132,2 |
| Щит универсальный 900*3000 мм | 143 |
| Щит универсальный 1000*3000 мм | 166,2 |
| Щит универсальный 1200*3000 мм | 57,5 |
| Щит линейный 250*3000 | 67,7 |
| Щит линейный 300*3000 | 76 |
| Щит линейный 400*3000 | 81,2 |
| Щит линейный 450*3000 | 85,7 |
| Щит линейный 500*3000 | 95 |
| Щит линейный 600*3000 | 104,3 |
| Щит линейный 700*3000 | 109 |
| Щит линейный 750*3000 | 113,6 |
| Щит линейный 800*3000 | 126 |
| Щит линейный 900*3000 | 135 |
| Щит линейный 1000*3000 | 156 |
| Щит линейный 1200*3000 |
