Мелкощитовая опалубка FORA euro-form Premium
Опалубка FORA euro-form PREMIUM позволяет:
· работать без использования грузоподъёмной техники;
· реализовать элементы монолита, недоступные крупнощитовой опалубке – в т.ч. горизонтальные балки и ригели;
· формировать монолит без сквозных отверстий;
· организовывать одновременную заливку на объекте стен, колонн, лестничных клеток и перекрытий.
Важной особенностью является использование простого клинового соединения щитов и комплектующих. Это позволяет повысить универсальность и надёжность системы, снизить её стоимость, обеспечить простой монтаж и демонтаж в любых условиях.
Описания опалубочной системы FORA euro-form system
FORA euro-form system – мелкощитовая опалубочная система, которая рассчитана более чем
на 300 циклов заливки бетонной смеси. Большой диапазон размеров щитов и возможность
соединять их в произвольном порядке открывают широкий спектр применения данной

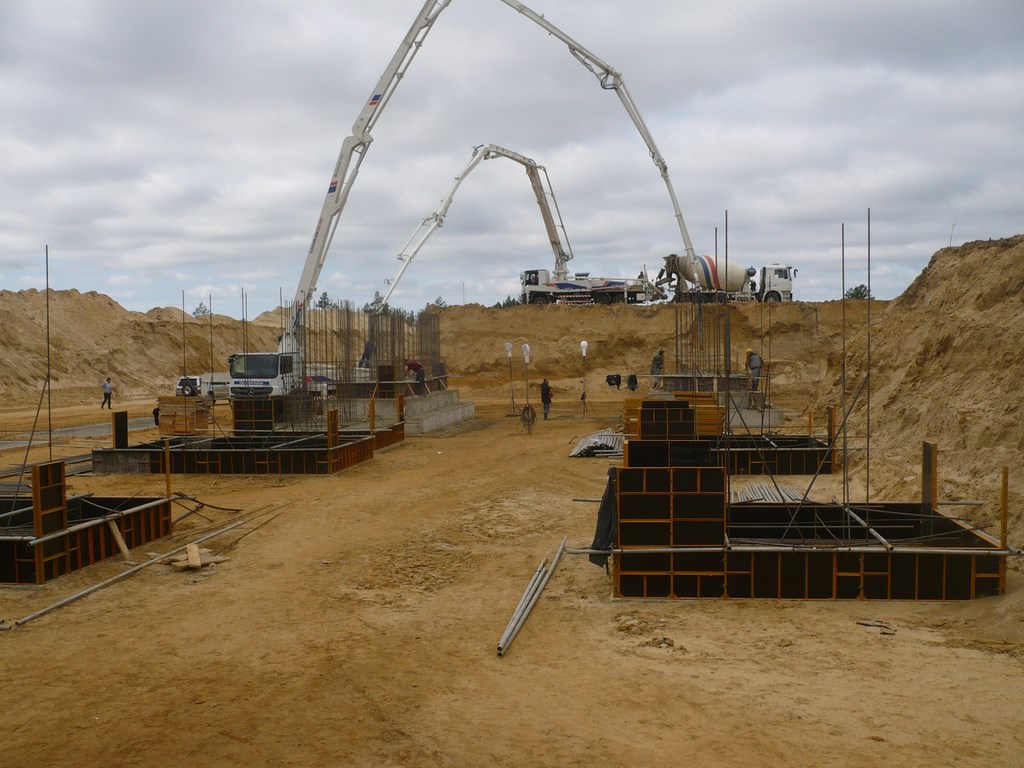

опалубочной системы: стены, колонны, балки, фундаменты, ростверки, лифтовые шахты,
лестничные клетки – все конструкции возводятся из одних и тех же комплектующих.
Опалубочная система FORA euro-form system состоит из комплекта щитов,
воспринимающих все нагрузки при бетонировании и вспомогательных устройств,
обеспечивающих установку ее в рабочее положение, выверку и обслуживание опалубки при
производстве работ.
В состав опалубочной системы входят:
■ щиты опалубки;
■ угол внешний;
■ угол внутренний;
■ тяга;
■ клин;
■ труба (опалубочная) STK 500
■ держатель трубы горизонтальный (крюк малый);
■ держатель трубы вертикальный (крюк большой).
Технические характеристики опалубки
Высота щитов | 1200, 1500 мм |
Ширина щитов | 200-600 мм с шагом 50 мм |
Давление бетона, кН/м2 | 40 |
Нормативная оборачиваемость каркаса, циклов, не менее | 300 |
Нормативная оборачиваемость палубы, циклов, не менее | 50 |
Толщина фанеры | 12 мм |
Тип фанеры | многослойная ФБ Ш2 (бакелизированная, ламинированная) |
Преимущества опалубки FORA euro-form PREMIUM:
· Самый тяжёлый щит весит не более 25 кг. Ваши рабочие устают меньше и работают эффективнее.
· Все щиты можно перемещать и монтировать вручную на любой отметке. Вы экономите на использовании подъёмного крана.
· Монтаж-демонтаж может выполняться в условиях ограниченного пространства, в том числе в закрытых помещениях. Для работы требуется простой молоток.
· Рёбра жёсткости мелкощитовой опалубки (трубы) являются элементами хомутовых лесов.
· Совместима с традиционной опалубкой перекрытий и опалубкой лестничного марша FORA flight system.
· Фанерная палуба крепится к каркасу на заклёпки. Рабочие легко поменяют её прямо на стройплощадке.
Элементы опалубочной системы
1. Щит опалубки представляет собой каркас из конструкционной стали заполненный листом бакелизированной фанеры
2. Угол внутренний – предназначен для формирования внутренней стороны прямого угла.
Размеры угла 100*100*1200, 100*100*1500, 100*150*1200, 100*150*1500, 150*150*1200,
150*150*1500, 100*200*1200, 100*200*1500.
3. Угол внешний – предназначен для соединения щитов опалубки при формирования наружной стороны прямого угла стены (колонны). Размеры угла 65*65*1200, 65*65*1500, 65*65*3000
4. Тяга - предназначена для соединения щитов между собой в рабочее положение, помещается во внутренней части опалубочной конструкции и задает толщину стены. Длина тяги зависит от толщины бетонируемой стены (150мм ÷ 600мм). После демонтажа опалубки остается внутри стены.
5. Клин – универсальный соединительный элемент, который фиксирует между собой щиты, углы, тяги, держатели для труб.
6. Труба опалубочная STK 500 – используется в качестве ребра жесткости. Длина 2м, 3м, 4м, 6м.
7. Держатель трубы горизонтальный – предназначен для крепления горизонтального ряда труб жесткости к опалубочной конструкции
8. Держатель трубы вертикальный – предназначен для крепления вертикального ряда труб жесткости к опалубочной конструкции
Последовательность установки опалубки в рабочее положение
До начала работ необходимо:
- Подготовить строительную площадку, возвести основание (плиту перекрытия);
- Выполнить армирование стен;
- Установить и закрепить маячные бруски по всему периметру стены;
- Проверить комплектность и техническое состояние элементов опалубки, приспособлений и инструментов;
- Обработать рабочую поверхность опалубки эмульсолом или специализируемой смазкой, согласно ТУ 5893-010-23763315-2000.
Монтаж опалубки ведется под руководством лица, ответственного за производство работ, в следующей последовательности:
1. Установить щиты первого яруса по маячному бруску согласно схемы раскладки опалубки;
2. Вставить в специальные прорези между щитами: тяги, держатели горизонтальных труб и держатели вертикальных труб (см. этап 1,2);
Этап 1. Поставить щиты боковыми сторонами вплотную друг к другу.
Этап 2. Вставить тяги и держатели труб в соединительные отверстия.
3. Закрепить установленные между щитами элементы опалубки посредством клиньев (см. этап 3,4,5);
Этап 3. Вставить клин горизонтально. Он будет фиксировать тяги и держатели труб.
Этап 4. Вертикально вставить другой клин в предыдущий. Тяги, держатели труб и щиты надежно зафиксированы между собой.
Этап 5. Вставить тяги, держатели труб и клинья в остальные соединительные отверстия согласно инструкции.
4. Установить горизонтальные трубы жесткости (см. этап 6);
Этап 6. Вставить трубы в горизонтальные держатели труб. Они выровняют конструкцию и придадут ей дополнительную жесткость.
Примечание: Для устройства клинового соединения используется только молоток
5. Произвести монтаж второго и последующих ярусов;
6. Окончательно зафиксировать все элементы между собой;
7. Установить вертикальные трубы жесткости;
8. Выровнять и зафиксировать конструкцию по вертикали при помощи подкосов (в качестве подкосов использовать стойки телескопические для опалубки перекрытий). Подкосы устанавливаются с шагом 2÷2,5 м по длине стены с обоих сторон. Отклонения в размерах и положении элементов опалубки не должны превышать допусков, указанных в СНиП 3.03.01-87 «Несущие и ограждающие конструкции»
9. Произвести укладку бетона в опалубку с последующим уплотнением смеси. Укладку бетона производить равномерно, со скоростью 1,4÷1,7 м/ч. толщина слоя при уплотнении ручными глубинными вибраторами должна составлять не более 1,25 длины рабочей части вибратора, т.е. 30÷50 см.
10. После достижения бетоном 50 % от проектной прочности*, демонтировать опалубку в обратном порядке.
* Распалубка вертикальных конструкций производится из условия сохранения формы, т.е. при достижении прочности 0,3МПа
11. Сбить молотком торчащие концы тяг.
Уход за опалубкой
Применение опалубки предусматривает обязательную смазку палубы щитов и тщательную очистку ее от остатков бетонной смеси после каждого оборота. Смазка не должна оставлять маслянистые пятна, а также не должна ухудшать прочностные качества поверхностных слоев железобетонных конструкций, компоненты смазки не должны иметь летучих и вредных для здоровья веществ. В качестве смазки для опалубки использовать Эмульсол ЭКС-М (Расход 60 г/м 2; температура замерзания – минус 10С; в случае замерзания, после размораживания и перемешивания сохраняет свои свойства) или смазку «Монолит – 3С» марка 5, аналог смазок «Bechem», «Biotrenn» (Расход 40÷50 г/м 2 ; температура замерзания – минус 35С; в случае замерзания, после размораживания и перемешивания сохраняет свои свойства), которые соответствуют ТУ 5893-010-23763315-2000. Смазку следует наносить не более чем за 2 часа перед бетонированием.
